요즘은 스마트폰, 와이파이, 블루투스 없이 하루도 버티기 힘든 시대입니다. 우리가 무선으로 자유롭게 정보를 주고받을 수 있는 건 바로 무선 통신 덕분입니다. 무선통신 원리는 전선 없이 전자기파, 그중에서도 고주파인 RF 신호를 매개로 정보를 주고받는 구조입니다. 이러한 기술은 단순한 음성 전송을 넘어서 고속 데이터 처리, 다중 채널 통신, 멀티디바이스 연동까지 가능하게 만들어주며, 지금의 5G 그리고 미래의 6G 기술을 뒷받침하고 있습니다.

결국, 무선 통신 기술의 발전은 이 기본 원리를 얼마나 정교하게 구현하고 응용하느냐에 달려 있으며, 이를 제대로 이해하는 것이 회로 설계나 인증 준비의 핵심이 됩니다.

이번 글에서는 무선통신 원리와 RF 뜻, 통신 방식, 그리고 제품 성능을 좌우하는 RF 회로 설계 과정까지 폭넓게 살펴보겠습니다.

1. 무선통신의 기본 원리

출처 : Freepik

무선통신 원리는 전선을 사용하지 않고 전자기파를 통해 정보를 전송하는 구조에 기반합니다. 송신기는 전기 신호를 고주파로 변조해 공기 중으로 내보내고, 수신기는 이 전파를 포착해 다시 원래의 신호로 복원합니다. 이때 사용되는 고주파 신호를 RF 신호(Radio Frequency Signal)라고 하며, 무선통신 기술의 핵심입니다.

무선통신 기술은 간단한 정보의 송수신 이외에도 다양한 주파수 대역에서 여러 정보를 동시에 주고받을 수 있도록 발전해 왔습니다. 사용 목적에 따라 라디오 방송, 위성 통신, 모바일 네트워크, IoT 등 다양한 분야에 적용되고 있습니다. 이러한 기술은 3G와 4G를 거쳐 5G, 나아가 6G로 이어지며 더욱 빠르고 안정적인 통신을 가능하게 하고 있습니다.

출처: 정보통신신문

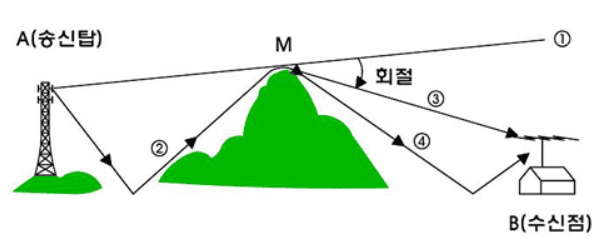

무선통신 원리에서 중요한 점은 전파가 직선으로만 이동하지 않는다는 것입니다. 신호는 건물에 반사되거나 장애물에 부딪혀 여러 경로로 전달되며, 이 과정을 거치면서 지연이나 감쇠가 생기기도 합니다. 수신기는 이 복잡한 신호를 조합해 정확한 정보를 추출해야 하기 때문에 그만큼 정교한 회로 설계와 부호화 기술이 필요합니다.

다시 말해, 무선통신 기술은 RF 신호의 발생부터 안테나 방사, 공간을 통한 전파, 그리고 수신과 복호화까지의 전 과정을 포함하는 기술입니다. 이 원리를 이해하면 우리가 매일 사용하는 스마트폰이나 무선 인터넷이 어떻게 작동하는지 조금 더 명확히 알 수 있습니다.

▶️ 이미 발전 중인 RF 통신장비, 차세대 핵심 기술의 시작

2. RF 통신이란?

1) RF 뜻과 원리

출처 : Researchgate

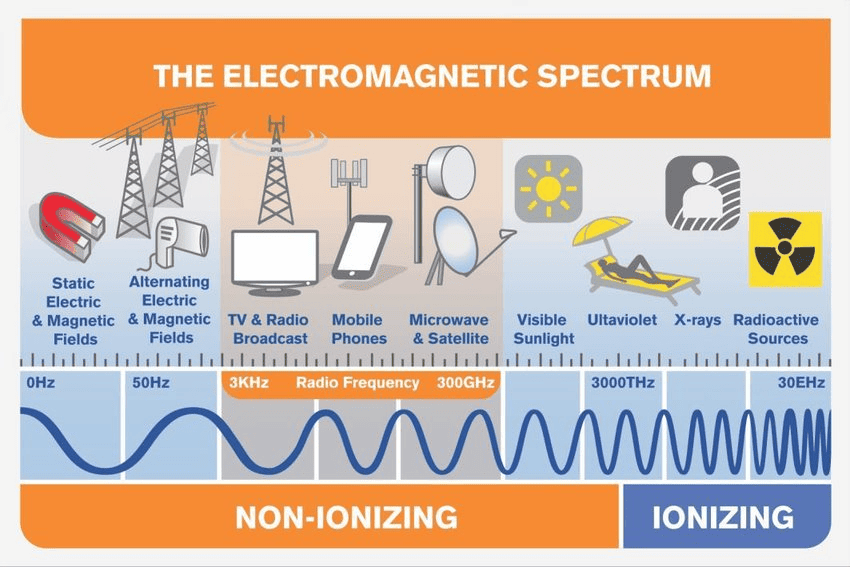

RF 뜻은 Radio Frequency의 약자로, 전파 통신에서 사용하는 고주파 영역을 의미합니다. 일반적으로 3kHz에서 300GHz 사이의 주파수 대역을 지칭하며, 이 주파수 범위는 무선통신에 적합한 신호 전파 특성을 보유하고 있기에 RF 신호는 정보 전달 수단으로 널리 활용되고 있습니다. 특히 RF 신호는 파장이 짧고 에너지가 크기 때문에 장애물이 많고 복잡한 환경에서도 통신 품질을 유지할 수 있다는 강점이 있습니다.

이러한 원리 덕분에 RF 신호는 블루투스, 와이파이, LTE, NFC 등 무선통신 원리를 활용하는 거의 모든 방식에 필수적인 기술로 사용되고 있습니다. 때문에 RF 뜻을 정확히 이해하고 회로 설계에 반영하는 것이 기술적 완성도를 좌우하는 출발점이 된다는 것을 기억해야 합니다.

2) RF 통신의 주요 활용 분야

오늘날 무선통신 기술은 산업과 일상 전반에 걸쳐 다양하게 쓰이고 있습니다. 특히 다음과 같은 분야에서는 RF 기반 통신이 적극적으로 활용되고 있습니다.

산업 현장에서의 RF 회로 설계는 전체 시스템의 안전성과 성능을 좌우하는 요소로 평가되고 있으며, 이는 실제 현장에서도 반복적으로 입증되고 있습니다. 예컨대 무선 센서 네트워크를 활용한 스마트 공장에서는, RF 회로 설계의 미세한 불량으로 인한 통신 오류가 설비 전체의 정지나 불량품 발생으로 이어지기도 합니다.

3. RF 회로 설계 과정과 중요성

1) RF 회로 설계 과정

출처: Researchgate

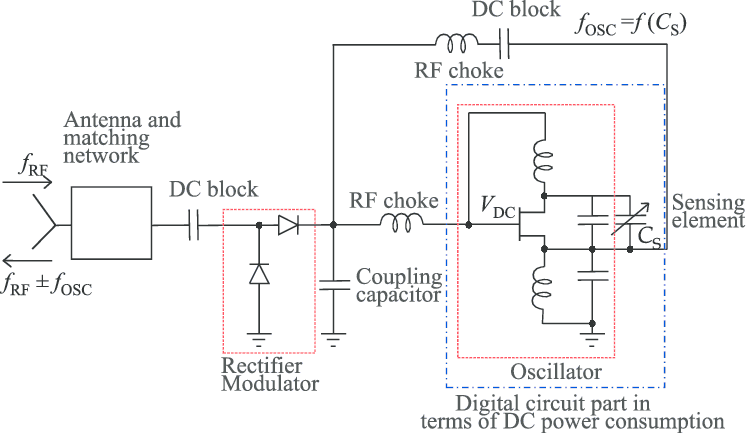

RF 회로 설계는 고주파 신호를 효과적으로 생성, 증폭, 전송하기 위한 복합적인 과정을 포함합니다. 일반적인 전자 회로와 달리 RF 회로는 높은 주파수 대역에서 작동하기 때문에, 회로 구성부터 테스트까지 모든 단계에서 정밀한 설계와 분석이 필요합니다.

➀ 요구사항 정의

RF 회로 설계는 우선 회로의 목표 주파수, 대역폭, 이득(Gain), 잡음 지수, 소비 전력, 물리적 크기 등의 사양을 정하는 것부터 시작됩니다. 이는 설계 방향을 결정하는 가장 중요한 기준이 됩니다.

➁ 부품 선정과 회로 구성

다음 단계에서는 회로의 목적에 맞는 부품을 선택해야 합니다. RF 회로에서는 트랜지스터, 다이오드, 유도자, 축전기, 필터, 혼합기, 증폭기, 발진기, 변조기 등 고주파용 부품을 사용합니다. 설계에 맞는 회로 망 구성 방식을 선택한 후, 데이터시트와 특성을 분석해 적절한 조합을 구성합니다.

➂ 회로 시뮬레이션

설계한 회로는 실제 구현에 앞서 SPICE, ADS, MATLAB 같은 시뮬레이션 툴을 통해 모델링하고 검증합니다. 이 과정을 통해 예상 성능을 확인하고, 주파수 응답, 이득, 위상, 임피던스 특성 등 RF 신호의 거동을 파악할 수 있습니다.

➃ PCB 설계 및 제작

성능이 확인된 회로는 PCB로 설계됩니다. RF 회로는 높은 주파수 특성상 레이아웃과 그라운드 처리, 선로 간격이 매우 중요하며, 불필요한 방사나 반사를 방지하기 위해 전자파 간섭(EMI)까지 고려한 설계가 요구됩니다.

➄ 테스트 및 디버깅

제작된 회로는 스펙트럼 분석기, 네트워크 분석기, 신호 발생기, 파워미터 등의 RF 계측기를 통해 실제 동작을 테스트합니다. 이 과정에서는 시뮬레이션과 실측 결과를 비교하며, 필터 성능, 잡음, 반사 손실 등을 확인하고 필요한 경우 조정이 이뤄집니다.

✅ 실무에서의 고려사항

RF 회로는 회로 단독으로만 설계되지 않고, 안테나와의 임피던스 정합, 시스템 전반의 간섭 최소화, 온도 및 환경 변화에 따른 보정 등 다양한 요소가 함께 고려되어야 합니다. 특히 외부와 연결되는 안테나 설계까지 포함하면 RF 시스템 설계는 더욱 복합적이고 전문적인 영역이 됩니다.

2) RF 회로 설계 과정이 중요한 이유

RF 회로는 고주파 대역을 다루기 때문에 아주 작은 오차나 설계 실수도 통신 품질 저하로 직결될 수 있습니다. 특히 다음과 같은 이유로 인해 높은 정밀도와 RF 회로 설계 전문성이 요구됩니다.

✔️ 신호 반사와 외부 간섭에 민감하게 반응하기 때문입니다.

✔️ 정밀한 임피던스 매칭이 필수적입니다.

✔️ 설계 오류 시 전체 시스템이 오작동할 수 있습니다.

✔️ 5G, 자율주행, 항공우주 등 고신뢰가 요구되는 환경에서는 설계 기준이 더욱 엄격합니다. 예를 들어, 자율주행차의 V2X 통신 모듈에서는 RF 회로의 미세한 불안정성만으로도 차량 간 통신 지연이 발생할 수 있고, 이는 사고로 이어질 수 있습니다.

4. 무선통신 인증, 왜 제품 경쟁력을 좌우하는가

출처 : unsplash

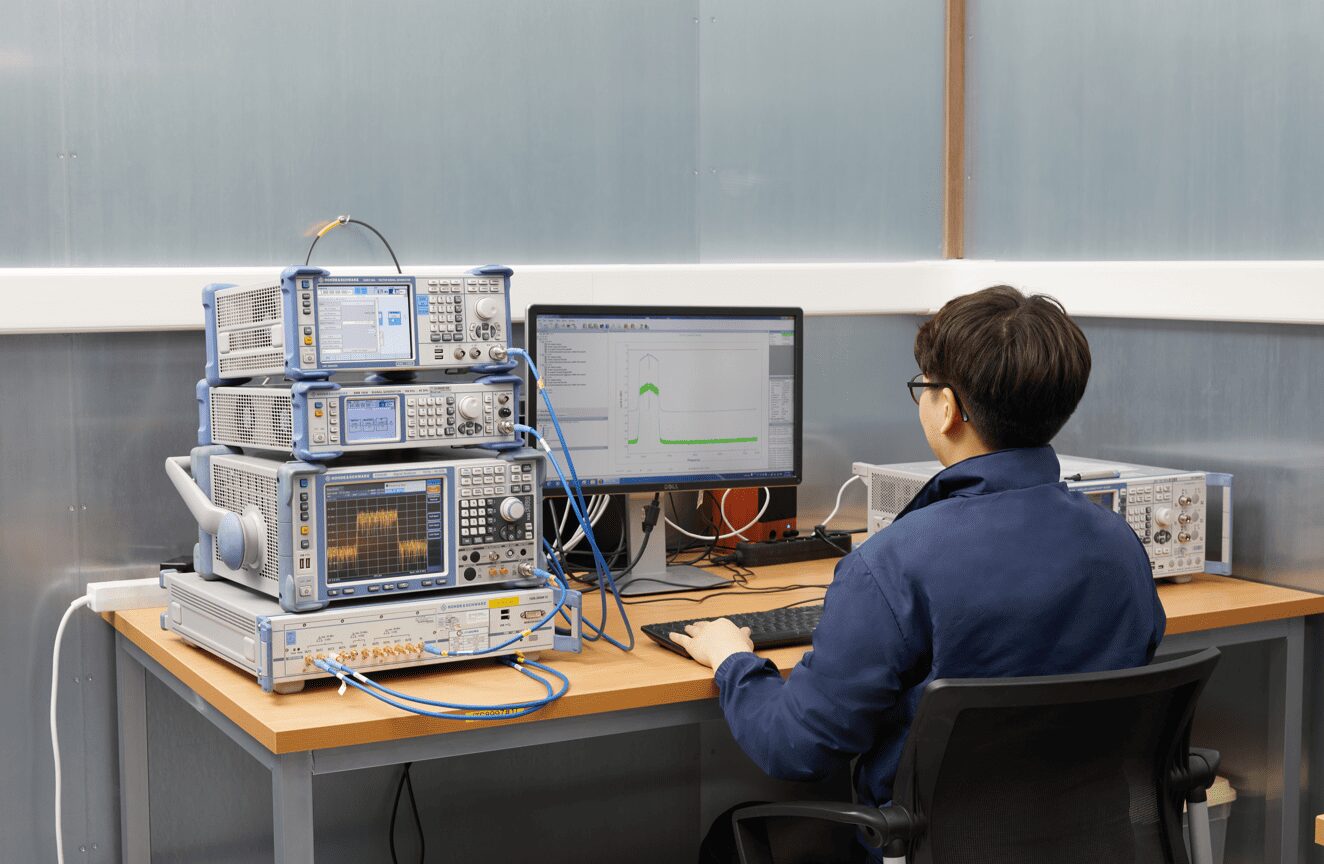

무선통신 기술이 탑재된 제품은 RF 회로 설계와 성능 시험을 마친 후에도 반드시 거쳐야 할 단계가 있습니다. 바로 국내외 무선통신 인증 절차입니다. 이는 법적 요건을 충족하기 위한 수단일 뿐만 아니라, 제품의 시장 진입 가능성과 기술 신뢰성 확보, 나아가 기업 경쟁력 강화에 직결되는 핵심 절차라 할 수 있습니다.

특히 RF 신호는 다른 전자기기나 통신망에 영향을 줄 수 있기 때문에 이를 법적 기준 안에서 안전하게 운용할 수 있는지를 입증하는 과정이 필수입니다. 인증을 통과하지 못하면 판매 자체가 불가능할 뿐 아니라, 향후 리콜, 벌금, 수출 차질 등의 위험도 발생할 수 있습니다.

대표적인 인증으로는 한국의 KC 인증, 유럽의 CE 인증, 미국의 FCC 인증이 있으며, 각 인증은 해당 국가의 전파법과 기술 기준에 따라 다르게 요구됩니다. 그렇기 때문에 제품 기획 단계부터 무선통신 인증을 함께 고려해야 하며, 이를 기반으로 한 회로 설계와 시험 전략 수립이 필수적입니다.

이 과정에서 전문 시험기관의 컨설팅과 시험 서비스를 활용하면 반복적인 인증 실패나 재설계를 피할 수 있기 때문에 시간과 비용을 효율적으로 절감하면서도 글로벌 기준에 부합하는 제품을 성공적으로 출시할 수 있습니다.

▶️ 국내시장 점유율부터 높이려면? KC 전기용품 안전 인증 받기

❓자주 묻는 질문 (FAQ)

Q1. RF 회로 설계는 일반 회로 설계와 어떤 점이 다른가요?

A. RF 회로는 높은 주파수를 다루기 때문에 노이즈 억제, 임피던스 정합, 반사 방지 등을 정밀하게 고려해야 합니다. 그러므로 일반 회로보다 훨씬 정교한 분석과 테스트가 필요합니다.

Q2. RF와 IF의 차이는 무엇인가요?

A. RF(Radio Frequency)와 IF(Intermediate Frequency)는 무선통신 시스템에서 신호를 처리하는 서로 다른 주파수 대역을 의미합니다.

RF (무선 주파수): 안테나를 통해 전파로 송수신되는 실제 통신 신호의 주파수입니다. 일반적으로 수 MHz에서 수 GHz까지의 범위를 사용하며, 공기 중을 전파로 전달합니다.

IF (중간 주파수): RF 신호를 수신한 후, 내부 회로에서 처리하기 쉽도록 낮은 주파수로 변환한 신호입니다. 신호 증폭, 필터링, 복조 등을 더 정밀하게 수행할 수 있게 도와줍니다.

Q3. RF 통신 관련 인증 시험을 외부 기관에 의뢰해야 하는 이유는 무엇인가요?

A. RF 통신 인증 시험은 고가의 장비와 정밀한 측정 환경이 필요해 자체적으로 수행하기 어렵고, 국제 인증 대응을 위해 전문성과 공신력이 확보된 외부 기관에 의뢰하는 것이 일반적입니다. 엘레멘트코리아는 KOLAS 인증 기관으로 KC, CE, FCC 등 다양한 RF 인증 시험을 지원하고 있습니다.

무선통신 품질 확보, 설계와 인증이 완성한다

무선통신 원리에 기반한 RF 기술은 산업 전반의 연결성과 스마트화를 실현하는 핵심 인프라로 자리 잡고 있습니다. 이러한 기술을 실제 제품에 적용하기 위해서는, 정밀하고 신뢰도 높은 RF 회로 설계가 필수적입니다. 특히 글로벌 시장을 겨냥한 제품이라면 초기 설계 단계부터 철저한 검증과 인증 전략을 함께 고려해야 경쟁력을 확보할 수 있습니다.

엘레멘트코리아는 RF 시험 및 국내외 인증 시험 서비스를 제공하여 고객 제품이 시장에서 안전하고 안정적으로 작동할 수 있도록 지원합니다. 산업용 무선기기, IoT 시스템, 차량용 통신 모듈 등 다양한 분야에서 RF 통신 테스트가 필요하시다면, 지금 엘레멘트코리아에 문의해보세요.
