무선충전 원리와 기술 트렌드! 무선충전 원리에 기반한 충전 기술의 진화와 Wireless Power Consortium의 역할에 대해 알려드립니다.

스마트폰, 웨어러블 기기, 노트북, 전기차 등 다양한 전자기기의 보급이 확대됨에 따라 효율적이고 편리한 충전 기술에 대한 수요가 증가하고 있습니다. 이러한 흐름 속에서 무선충전 원리에 기반한 Wireless Charging 기술은 단순한 편의성을 넘어 사용자 경험을 혁신하는 핵심 기술로 주목받고 있습니다.

본 글에서는 무선충전 원리, 무선충전 배터리 수명에 미치는 영향, 원거리 무선충전 기술의 진화, 그리고 글로벌 표준을 이끄는 Wireless Power Consortium(WPC)의 역할에 대해 알아보겠습니다.

1. 무선충전의 기본 원리

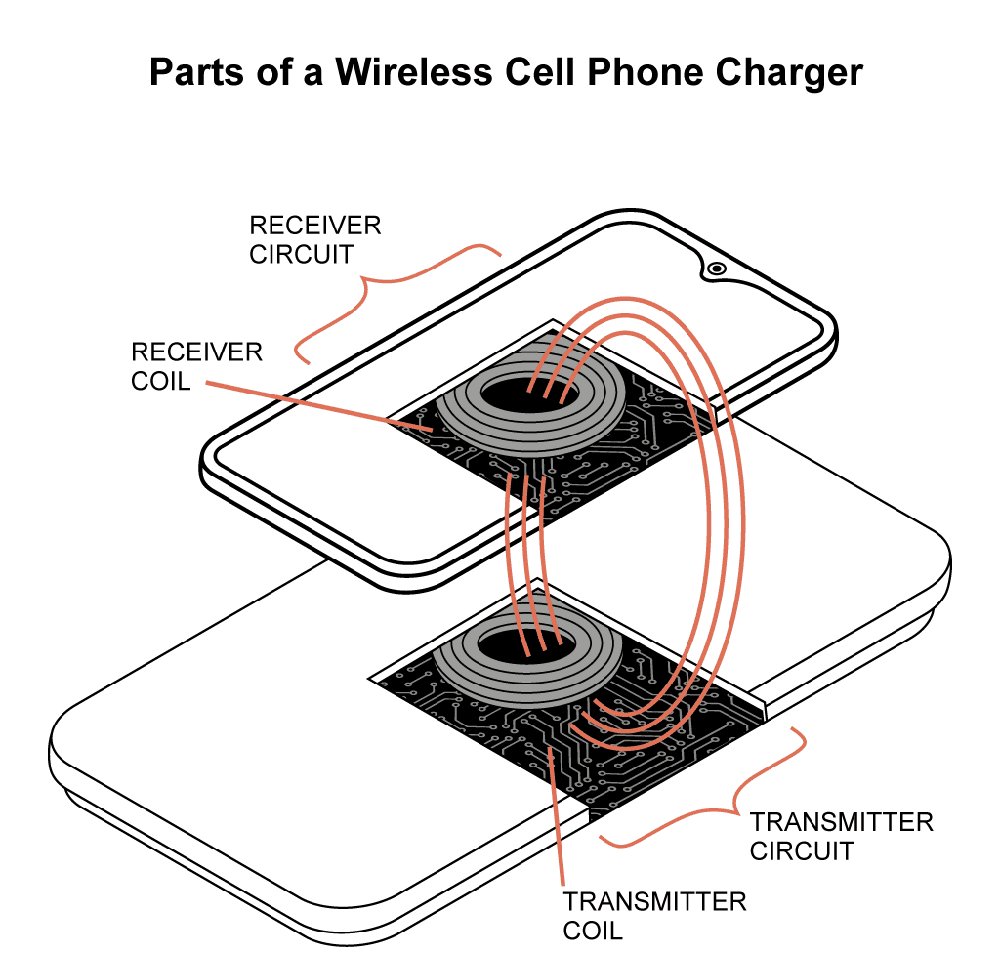

1) 무선충전은 어떻게 작동하나?

출처: Duzzona

무선충전 기술은 전자기 유도(Electromagnetic Induction) 원리에 기반하여 송신 코일(Tx)과 수신 코일(Rx) 간 자기장 상호작용을 통해 전력을 전달합니다. 무선충전 원리는 송신 코일에 흐르는 교류 전류가 변화하는 자기장을 생성하고, 이 자기장이 수신 코일에 전압을 유도해 전류를 흐르게 함으로써 배터리를 충전하는 방식입니다. 주로 4cm 이하의 거리에서 원활하게 작동하며, 코일 간 정렬, 거리, 주파수 등에 따라 효율이 달라집니다.

현재 대부분의 스마트폰 무선충전기와 Qi 국제 표준은 이 원리를 기반으로 설계되었으며, 해당 표준화 작업은 Wireless Power Consortium(WPC)이 주도하고 있습니다.

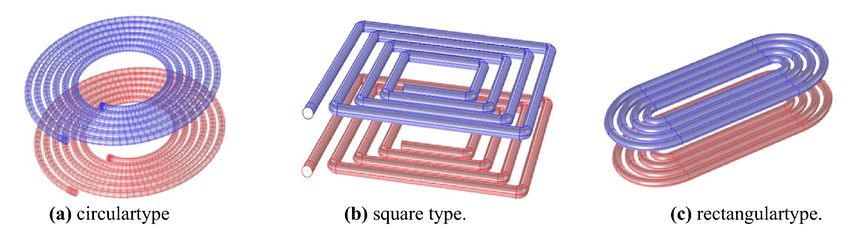

2) 무선충전 코일의 형태

출처: Researchgate

다음으로 무선충전 코일의 형태에 대해서 알아보도록 하겠습니다. 우선 원형 코일 (Circular Type)은 가장 기본적이고 널리 사용되는 코일 형태입니다. 동그랗게 감긴 구리선 형태로 자기장이 균일하게 퍼지기 때문에 기기와의 정렬(코일 중심)이 잘 맞으면 효율이 매우 높다는 특징이 있습니다. 스마트폰이나 스마트워치, 무선 이어폰 등의 무선 충전기에서 자주 쓰이는 형태입니다.

둘째는 정사각형 코일 (Square Type) 형태 입니다. 정사각형 코일은 좀 더 넓은 면적을 커버해야 할 때 사용됩니다. 원형 코일 형태보다 충전 범위가 넓어졌기 때문에 살짝 위치가 어긋나도 충전이 잘 되지만, 모서리 부분에서는 손실 발생 가능성이 있습니다.

셋째, 직사각형 코일 (Rectangular Type)이 있습니다. 직사각형 형태의 무선충전 코일은 길쭉한 공간이나 다중 기기 충전에 유리한 형태로, 수평 방향의 넓은 자기장 영역 형성이 장점입니다. 차량용 무선 충전기나 키보드, 마우스, 전동 칫솔등의 전자기기에서 사용됩니다.

📍엘레멘트코리아의 무선 시험 알아보기

3) 무선 충전 방식과 효율성의 관계

무선충전 기술은 충전 방식에 따라 적용 거리와 효율성에서 차이를 보입니다.

✅ 자기유도 방식:  무선충전 원리에 기반하며, 송신 코일과 수신 코일 간의 자기장을 통해 직접 전력을 전달하여 높은 전송 효율과 안전성을 제공합니다. 다만, 매우 짧은 거리에서만 작동하며 정렬에 민감합니다.

✅ 자기공명 방식: 공진 주파수를 활용해 중간 거리에서도 안정적인 효율과 정렬 유연성을 제공하지만 효율은 다소 낮은 편입니다.

✅ RF 방식: 고주파 전파를 이용해 장거리 충전이 가능하지만, 효율이 낮고 전력 전달량에 제한이 있으며 전자파 규제 문제도 고려해야 합니다.

2. 무선충전 기술과 배터리 수명의 연관성

출처: Unsplash

무선충전 기술 자체는 배터리 수명에 큰 영향을 미치지는 않습니다. 다만 충전 과정에서 발생하는 발열은 무선충전 배터리 수명 단축과 장기적인 성능에 영향을 줄 수 있습니다. 이러한 문제를 완화하기 위해 Qi 표준과 같은 무선충전 프로토콜이 적용되고 있으며, 효율적인 충전 제어를 통해 발열을 줄이고 배터리의 안정성과 수명 보호에 기여하고 있습니다.

🔋배터리 열화 핵심 원인 알아보기

3. 원거리 무선충전 기술의

현재와 미래

출처: Freepik

무선 전력 전송 기술은 크게 근거리 충전과 원거리 충전으로 나뉘며, 각기 다른 원리와 활용 특성을 지닙니다. 근거리 충전은 자기유도나 자기공진 방식을 기반으로 수 센티미터 내외의 짧은 거리에서 높은 효율로 전력을 전달하며, 스마트폰 무선 충전기나 전기차 무선 패드 충전처럼 상용화가 활발하게 이루어지고 있습니다.

원거리 충전 기술은 RF(무선 주파수), 마이크로파, 레이저 등을 활용해 수 미터 이상 떨어진 기기에도 전력을 공급할 수 있는 기술입니다. 아직 효율과 안전성, 전자파 간섭 문제로 인해 상용화 초기 단계에 머물러 있지만, 기술 효율 향상과 안전성 확보가 이루어질 경우 전력 공급 방식에 혁신을 가져올 것으로 기대됩니다. 특히 수많은 디바이스가 자율적으로 작동하는 스마트홈, 스마트팩토리, 스마트시티 등의 환경에서는 배터리 교체나 유선 충전 없이도 장기간 운영할 수 있을 것으로 예상됩니다.

4. 글로벌 표준화 단체

WPC의 역할

1) WPC란 무엇인가?

출처: Freepik

WPC(Wireless Power Consortium)는 Qi 무선충전 표준을 제정한 비영리 국제 컨소시엄으로, 무선충전 기술의 상호 운용성과 안전성을 보장하는 중추적인 역할을 수행하고 있습니다. Qi 표준은 충전 코일의 설계 및 성능에 대한 엄격한 기준을 제시하며, 이를 통해 다양한 제조사와 기기 간의 호환성을 확보하고 무선충전 기술의 안정적 발전을 지원합니다.

2) WPC가 무선 충전 기술 발전에 미치는 영향

WPC(Wireless Power Consortium)는 제조사 간의 상호 운용성을 보장하고 무선충전 기술의 품질을 관리하기 위한 엄격한 인증 시스템을 운영하며, 무선충전 생태계의 발전에 핵심적인 역할을 수행하고 있습니다.

최근에는 성능과 편의성을 한층 강화한 Qi2 표준을 제정하여 고속 무선충전 기술의 확산을 촉진하고, 다양한 기기 호환성 향상과 사용자 경험 개선에 기여하고 있습니다.

❓자주 묻는 질문 (FAQ)

Q1. 무선충전과 유선충전, 무엇이 더 빠른가요?

A. 과거에는 유선 충전이 압도적으로 빨랐지만, 최근 고속 무선충전(30W, 50W 이상) 기술의 발전으로 일반적인 스마트폰 충전 속도에서는 큰 차이가 줄어들고 있습니다. 단, 최대 속도와 충전 효율은 여전히 유선이 유리합니다.

Q2. 현재 상용화된 원거리 무선충전 기술이 있나요?

A. 단거리 무선충전 기술은 스마트폰 및 웨어러블 기기에서 상용화되었지만, 수 m 이상 원거리 전력 전송은 아직 실험적 단계입니다. 현재는 Energous, Ossia 같은 기업이 RF 기반 상용화를 추진 중입니다.

Q3. 무선충전 코일이 기기 두께에 미치는 영향은 없나요?

A. 무선충전 코일은 일정한 두께를 필요로 하기 때문에 초슬림 스마트폰이나 웨어러블 기기에서는 코일 두께가 기기 설계의 제한 요소가 될 수 있습니다. 이를 해결하기 위해 플랫(flat) 코일이나 마이크로 코일(Micro Coil) 기술이 개발되고 있으며, 새로운 Qi2 표준도 얇은 디자인과의 호환성을 고려하고 있습니다.

배터리 시험은 엘레멘트코리아에서

무선충전 기술은 이제 단순한 충전 편의성을 넘어 배터리 효율과 디바이스 설계, 사용자 경험 전반에 영향을 미치는 중요한 요소로 자리잡고 있습니다. 특히 무선충전 원리를 통한 근거리 충전 방식에서 원거리 RF 기반 무선충전 기술로의 진화는 다양한 응용 분야에서 새로운 가능성을 열어주고 있습니다. 하지만 효율성, 발열, 전자파 안정성 등 해결해야 할 기술적 과제도 여전히 존재합니다.

이러한 기술 발전을 뒷받침하려면 무선충전과 관련된 배터리의 신뢰성 시험이 매우 중요합니다. 엘레멘트코리아는 다양한 환경 조건에 따른 배터리 정밀 시험 서비스를 제공하고 있으며, 정확한 평가와 검증을 통해 제품의 상용화와 안정성 확보를 지원합니다. 기술과 시장이 빠르게 변화하는 지금, 철저한 시험과 검증이 무선충전 기술의 안전한 도약을 위한 핵심 열쇠입니다.
