1. 정전기 방전(ESD)이란?
전자 제품 신뢰성의 숨은 위협
출처: istock

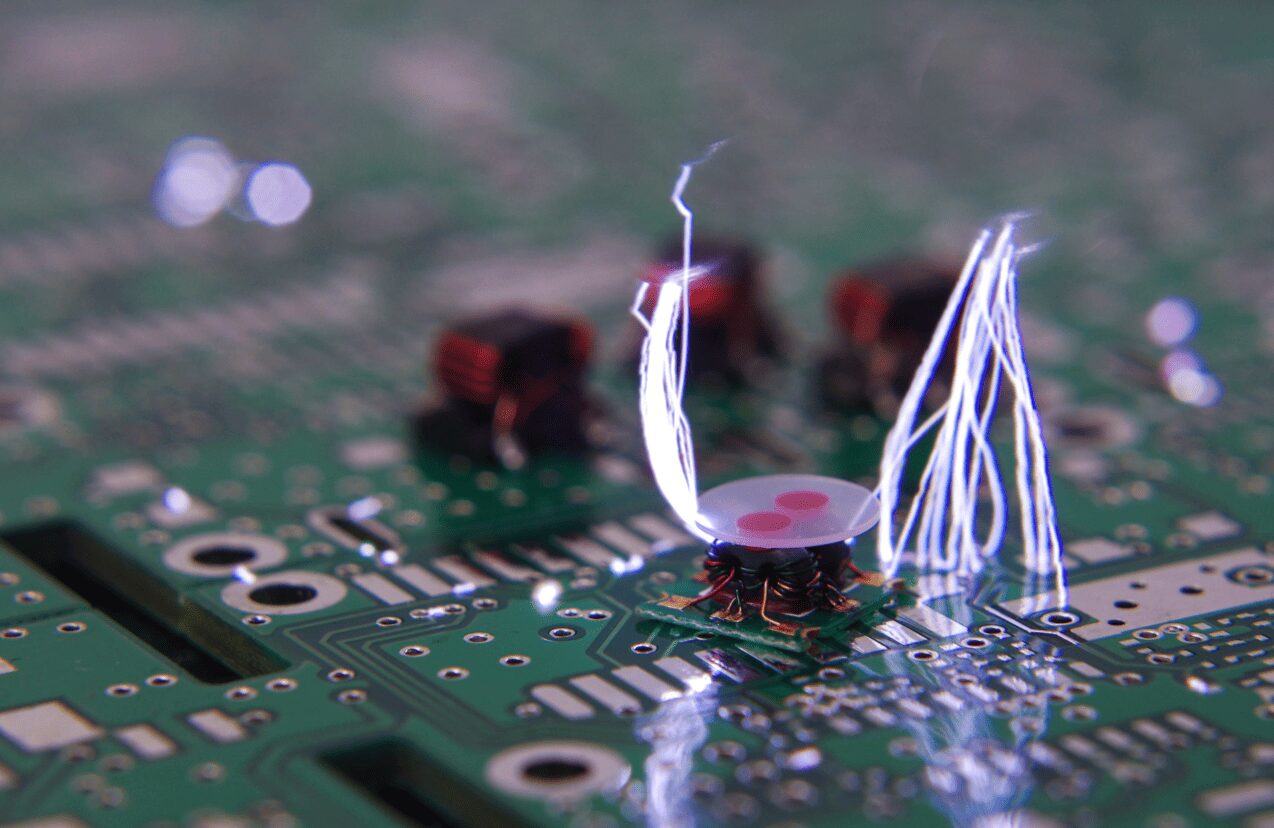

수백에서 수천 볼트에 달하는 정전기가 민감한 전자 부품에 방전되면 회로의 오작동이나 영구적인 손상이 발생할 수 있습니다. 여기서 ESD 뜻은 이러한 정전기 방전 현상을 의미하며, 반도체, 자동차 전장, 의료기기, 항공우주 등 고신뢰성이 요구되는 분야에서는 특히 심각한 문제로 작용합니다.
정전기 방전은 제품의 성능 저하와 수명 단축은 물론, 사용자 안전에도 영향을 미칠 수 있기 때문에 이를 사전에 제어하는 기술은 전자 시스템 설계에서 필수적입니다. 신뢰성과 품질 확보를 위해서는 철저한 분석과 함께 효과적인 보호 설계가 반드시 필요합니다.
2. 정전기 방전의 원리와 피해 메커니즘
1) 정전기 원리와 발생 조건
출처: Freepik
💡정전기 원리
정전기 원리는 주로 마찰에 의한 정전기 유도로 설명됩니다. 두 물체가 접촉하거나 마찰될 때, 전자가 한 물체에서 다른 물체로 이동하면서 한쪽은 양전하, 다른 쪽은 음전하를 띠게 됩니다. 이러한 정전기 원리에 따라, 이후 두 물체가 분리되면 전하가 표면에 축적되고, 이 상태에서 도전성 물체와 접촉할 경우 전자가 급격히 이동하면서 정전기 방전이 발생합니다.
⚡발생 조건
- 전기적 성질이 다른 두 물체 간의 마찰: 플라스틱과 천, 고무 신발과 카펫 등
- 건조한 환경: 낮은 습도로 인해 공기의 절연성이 높아지고, 전하가 쉽게 축적됨
- 절연체의 존재: 고무, 플라스틱 등 전하 축적이 쉬운 물체
- 인체의 이동: 사람의 보행 중 의복, 바닥과의 마찰로 인한 정전기 축적
2) ESD 뜻과 영향
ESD는 축적된 정전하가 낮은 전위를 가진 물체로 순간적으로 방전되는 전기적 현상을 의미합니다. 즉, ESD 뜻은 외부 환경이나 인체에서 발생한 정전기가 민감한 전자 시스템에 갑작스럽게 유입되어 회로 손상을 초래할 수 있는 위험한 상황을 말합니다.
이 방전은 매우 짧은 시간 동안 발생하지만, 그 순간의 전류와 에너지는 정밀 전자 회로를 손상시키기에 충분합니다. 특히 집적도가 높은 반도체 소자나 고속 신호 회로는 낮은 전압의 ESD에도 취약합니다.
이러한 위험을 방지하기 위해 설계 초기 단계부터 ESD 보호 소자 적용, 정전기 방지 소재의 활용, 접지 및 차폐 설계 등 다각적인 대응이 필요합니다. ESD 뜻을 명확히 이해하고 이를 고려한 대응 전략은 전자제품의 신뢰성과 품질 확보에 필수적입니다.
3. ESD 보호를 위한 설계와 시험 규격
1) ESD 보호 회로란?
출처: Freepik

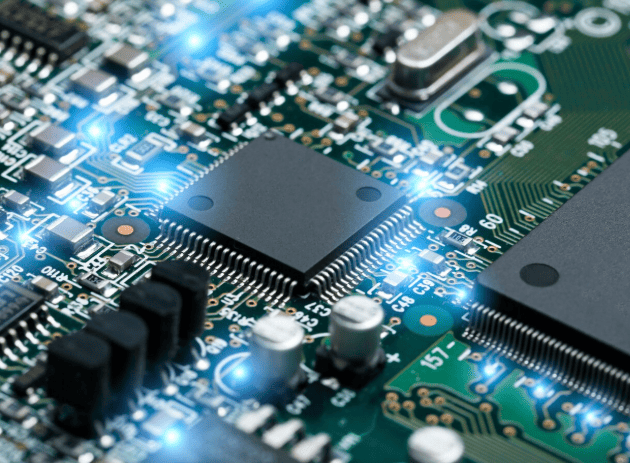

ESD 보호 회로는 외부로부터 유입되는 정전기 방전으로부터 민감한 전자 부품을 보호하기 위해 설계된 기술입니다. 정전기 충격이 IC나 센서 등 정밀 부품에 직접 전달되지 않도록 전류 경로를 우회하거나 차단하며, 이를 위해 ESD 다이오드, 서지 억제기, TVS 다이오드 등 다양한 ESD 보호 회로 소자가 사용됩니다.
이들 소자는 방전 시 낮은 임피던스로 전류를 우회시켜 과전압 유입을 방지합니다. 특히 TVS 다이오드는 빠른 응답 속도와 높은 내전압 특성으로 고속 회로 보호에 적합합니다. 효과적인 ESD 보호 회로 구현을 위해서는 보호 회로 구성과 접지, 차폐 설계 등 시스템 전반의 최적화가 필수적입니다.
📌 ESD 다이오드와 TVS 다이오드 주요 차이점 정리
| 항목 | ESD 다이오드 | TVS 다이오드 |
|---|---|---|
| 보호 목적 | 정전기 방전과 같은 짧고 빠른 전기 충격 보호 | 정전기 + 저에너지 서지 보호 |
| 반응 속도 | 매우 빠름 (수 ns 이내) | 빠르지만 상대적으로 느림 (μs~ms 수준) |
| 클램핑 전압 | 낮음 → 민감한 회로 보호에 적합 | 높음 → 고전압 서지 억제용 |
| 에너지 흡수량 | 소량 에너지 대응 | 대용량 에너지 흡수 가능 |
| 주요 적용 분야 | 스마트폰, USB, 센서, 고속 데이터 회로 등 민감한 IC 보호용 | 전원선, 통신 장비, 자동차 전장 등 데이터라인, 전원라인 보호 |
4. 대표적인 ESD 시험 및 국제 규격
1) IEC 61000-4-2
출처: IEC

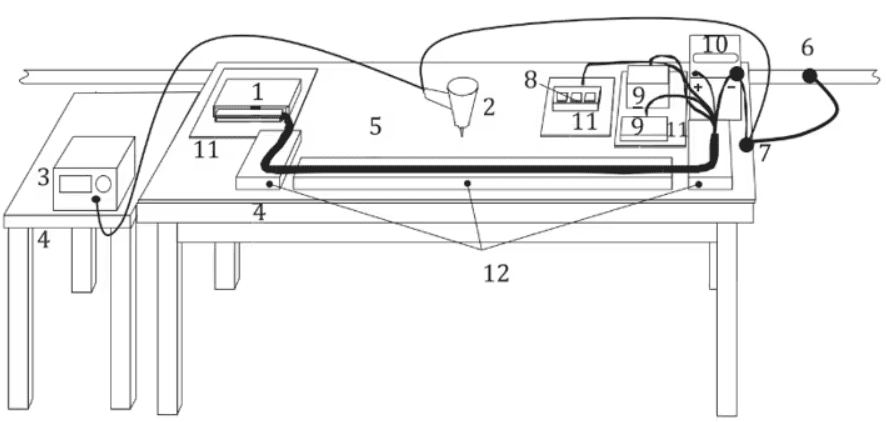

IEC 61000-4-2는 전자기기에서 정전기 방전 내성을 평가하기 위한 국제 표준 시험 규격입니다. IEC 61000-4-2 시험에서는 접촉 방전과 기중 방전 시험 방식으로 구분되며, 실제 환경에서 발생할 수 있는 정전기 충격에 대한 제품의 내성을 평가하여 전자기기 오동작 방지와 전자기 호환성 확보에 기여합니다. 시험은 인체 방전을 모사하기 위해 150pF의 커패시터와 330Ω 방전 저항을 사용하는 시뮬레이터로 수행됩니다. 시험 대상 장비는 비도전성 테이블 위에 배치되어 다양한 방전 경로와 조건에서 테스트됩니다.
2) ISO 10605
출처: The emc shop
ISO 10605는 자동차 전장부품을 대상으로 하는 ESD 내성 시험의 국제 표준 규격입니다. 인체 방전 모델뿐만 아니라 차량 내 정전기 축적 및 방전 상황을 반영한 다양한 조건과 시나리오를 포함하고 있습니다. 이를 통해 실제 운행 환경에서의 정전기 영향을 보다 현실적으로 평가할 수 있도록 설계되었습니다.
3) MIL-STD-883, Method 3015
미국 군용 전자기기에 사용되는 반도체 소자의 정전기 방전 내성을 평가하기 위한 표준 시험 절차입니다. 인체 방전 모델(HBM)을 기반으로 반도체 내부 회로의 보호 성능을 중점적으로 평가합니다. 군용 환경에서 요구되는 높은 신뢰성과 견고성을 확보하기 위해 엄격한 시험 기준이 적용됩니다.
4) ANSI/ESDA/JEDEC JS-001
ANSI/ESDA/JEDEC JS-001은 반도체 소자의 ESD 내성을 평가하기 위한 표준 시험 규격입니다. 이 표준은 집적회로(IC)의 내구성을 객관적으로 측정하고 검증하는 데 중점을 두며, 특히 반도체 제조업체 전반에 걸쳐 광범위하게 채택되고 있습니다.
5) IEC 60749-26
집적회로(IC) 및 집적 소자의 ESD 내성을 평가하기 위한 국제 표준으로, 외부 정전기 충격에 견디는 능력을 객관적이고 일관되게 측정할 수 있도록 시험 절차와 조건을 명확히 정의합니다. 이를 통해 제조업체는 제품의 내구성과 신뢰성을 확보하고, 전자 시스템 전반에서 ESD로 인한 고장을 예방하는 기준으로 활용할 수 있습니다.
❓자주 묻는 질문 (FAQ)
Q1. ESD 시험은 언제 수행하나요?
A. 보통 제품 개발 완료 후 양산 직전에 ESD 시험을 수행합니다. 그러나 고신뢰성이 요구되는 분야에서는 설계 단계에서부터 시제품을 대상으로 반복 시험을 수행하는 것이 권장됩니다. 인증 취득이나 수출을 위한 사전 조건일 수도 있습니다.
Q2. ESD는 어떤 제품에서 특히 문제가 되나요?
A. 정전기 방전은 반도체, 센서, IC 칩, 디스플레이, 통신 모듈 등 민감한 전자부품을 사용하는 모든 제품에서 문제가 될 수 있습니다. 특히 의료기기, 항공기 부품, 자동차 전장 시스템, 스마트폰, 웨어러블 기기 등 고정밀 전자기기에서는 더 높은 수준의 내성이 요구됩니다.
Q3. CE 인증에서 ESD 시험은 필수인가요?
A. 네. CE의 EMC 관련 지침(RED, EMC, LVD 등)을 충족하기 위해 IEC 61000-4-2에 따른 ESD 시험은 필수입니다. 동일하게 KC(한국) 인증에서도 정전기 내성 시험은 EMC 평가의 일부로 포함됩니다.
