배터리 SOH와 SOC 완벽 정리: 수명 예측의 핵심
목차
1. SOC (State of Chare)
2. SOH (State of Health)
3. OCV (개방 회로 전압)의 측정과 활용
4. 배터리 시험은 엘레멘트코리아에서
💡CHECK POINT
배터리 SOH와 SOC 완벽 정리! 배터리 수명 예측의 핵심이 되는 SOH, SOC 개념 및 역할, 측정 방법, 중요성에 대해 미리 확인해 보세요!
배터리 SOH(State of Health)는 배터리의 전반적인 성능 상태를 나타내는 핵심 지표로, 리튬이온 배터리를 비롯한 대부분의 이차전지가 사용 시간에 따라 성능이 저하되는 특성을 고려할 때 특히 중요합니다. SOH와 함께 SOC(State of Charge) 또한 배터리 상태를 정량적으로 평가하는 데 널리 활용되며, 이 두 지표는 배터리 관리 시스템의 핵심 기능 요소로 작용합니다.
본 글에서는 배터리 SOH와 배터리 SOC란 무엇인지 개념과 역할을 살펴보고, 이들과 밀접한 관련이 있는 개방 회로 전압 OCV 뜻과 OCV 측정 이유에 대해서도 자세히 설명드리겠습니다.
1. SOC (State of Chare)
1) SOC의 정의와 역할
출처: Freepik
배터리 SOC란 배터리에 저장된 현재 전하량을 0~100%의 백분율로 나타내는 지표로, 배터리의 현재 충전 상태를 나타냅니다. 전기차나 전자기기에서 연료 게이지와 유사한 역할을 하여 사용자가 배터리 잔량을 직관적으로 확인할 수 있도록 돕습니다.
배터리 SOC란 개념은 실시간 에너지 관리의 핵심 데이터로 활용되며, 과충전이나 과방전으로 인한 손상을 예방하고 배터리의 수명과 성능을 안정적으로 유지하는 데 중요한 역할을 합니다.
이에 따라 SOC는 배터리 관리 시스템에서 핵심적으로 모니터링되며, 전기차, 에너지 저장장치, 모바일 기기 등 다양한 응용 분야에서 필수 요소로 간주됩니다.
2) SOC 측정 방식
출처: Freepik
배터리의 SOC(State of Charge)는 현재 배터리에 남아 있는 전기 에너지의 비율을 나타내는 지표로, 연료게이지와 같은 역할을 합니다. 이를 정확히 측정하기 위해 다양한 센서 기반 기법과 알고리즘이 사용됩니다. 대표적인 방식은 아래와 같습니다.
1️⃣ 전류 적산법 (Coulomb Counting)

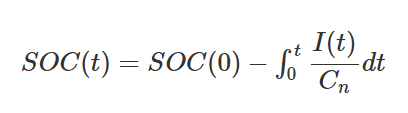

배터리의 충방전 전류를 시간에 따라 적분하여 SOC를 계산하는 방식입니다. 실시간 추적이 가능하다는 장점이 있으나, 초기 SOC가 정확하지 않거나 센서 오차가 누적되면 정확도가 떨어지는 단점이 있습니다.
SOC(t): 시간 t에서의 SOC
SOC(0): SOC 초기값
Cn: 배터리의 정격용량
2️⃣ 전압 기반 추정
부하가 없는 상태에서 측정한 전압(OCV)을 기준으로 SOC를 간접 추정하는 방법입니다. 전압-SOC 특성 곡선(방전 곡선)을 바탕으로 SOC를 추정하며, 주로 초기 상태나 장시간 휴지 상태에서 사용됩니다.
3️⃣ 혼합 방식
전류, 전압, 온도 등 다양한 센서 데이터를 고려하고 칼만 필터(Kalman Filter), Thevenin 모델, AI 기반 추정 알고리즘 등을 활용해 SOC를 정밀하게 예측합니다. 정확도가 높고 외란에 강하지만, 복잡한 모델링과 고성능 연산 장치가 필요합니다.
이처럼 SOC 추정에는 상황과 용도에 따라 다양한 방법이 사용됩니다. 간단한 시스템에는 전류 적산법과 전압 추정법을, 정밀한 제어가 필요한 전기차/ESS 시스템에는 혼합 방식이나 모델 기반 접근법을 활용하는 것이 일반적입니다.
2. SOH (State of Health)
1) SOH의 정의

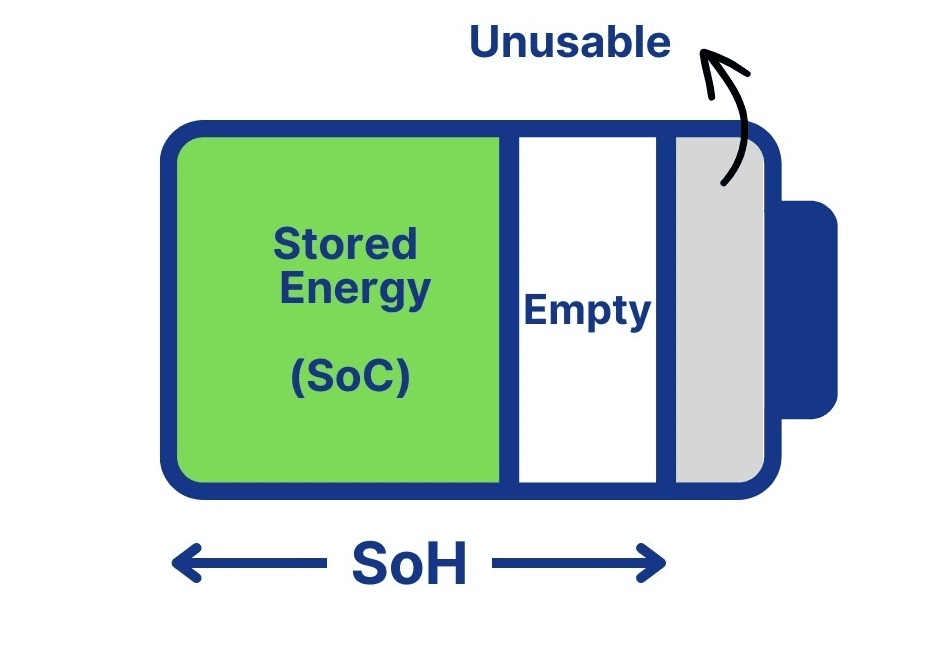

출처: reLi Energy
배터리 SOH는 초기 출고 시점 대비 현재의 성능을 백분율로 나타내는 지표로 배터리의 열화 상태를 반영합니다.
예를 들어, 배터리 SOH가 100%이면 초기 성능과 동일함을 의미하며, 80%인 경우 약 20%의 성능 저하가 발생했음을 나타냅니다. SOH는 배터리의 노화 상태와 남은 수명을 종합적으로 판단하는 기준으로, 배터리 교체 시점을 결정할 때도 활용됩니다.
2) SOH 평가 방식
출처: Freepik
배터리 SOH(State of Health)는 시간이 지나며 배터리의 성능과 수명이 어떻게 변화했는지를 나타내는 지표입니다. 주로 배터리의 용량 감소와 저항 증가, 사이클 수명, 열화 모델, 기계학습 기반 예측 등을 통해 추정됩니다. 아래는 대표적인 SOH 추정 방법입니다.
1️⃣ 용량 기반 평가
가장 직관적이고 널리 사용되는 방법으로, 현재 최대 충전 용량을 초기 정격 용량과 비교하여 SOH를 계산합니다.
SOH(%) = (현재 최대 용량 / 초기 정격 용량) × 100
이 방식은 배터리의 저장 능력 저하를 직접적으로 반영하지만, 정확한 측정을 위해 완전 충·방전 과정이 필요하므로 측정 시간이 길고 반복적인 작업이 요구되는 단점이 있습니다.
2️⃣ 내부 저항 기반 평가
배터리의 내부 저항(임피던스)은 열화가 진행될수록 증가하는 특성이 있으며, 이를 통해 배터리 SOH를 간접적으로 추정할 수 있습니다. 이 방식은 임피던스 측정법(EIS) 또는 펄스 응답 분석을 통해 빠르고 비교적 비침습적인 방식으로 SOH를 평가할 수 있지만, 측정값은 온도, 전류, 작동 조건에 민감하므로 정밀한 보정 알고리즘이 필요합니다.
3️⃣ 사이클 수명 기반 평가
배터리 제조사는 일반적으로 명시된 사이클 수명을 제공합니다. 실제 충방전 사이클 수를 기록하여 초기 스펙에 근접했는지 판단함으로써 SOH를 대략적으로 추정할 수 있습니다. 단점은 실제 환경에서는 사이클 외에도 다양한 열화 요인이 존재하므로, 단독 지표로는 정확도가 떨어질 수 있다는 점입니다.
4️⃣ 열화 모델 기반 평가
배터리 열화는 온도, 충전 전류, 방전 깊이(DoD) 등 다양한 요인의 영향을 받습니다. 이러한 변수를 반영한 물리 기반 열화 모델이나 회귀 모델을 통해 더 정밀한 배터리 SOH 예측이 가능하며, 고급 BMS(Battery Management System)에서 채택되고 있습니다.
5️⃣ 데이터 기반 평가
최근에는 기계학습 기술을 활용해, 과거 운행 데이터와 실시간 센서 데이터를 기반으로 SOH를 추정하는 방식이 각광받고 있습니다. 데이터가 축적될수록 정확도가 향상되며, 실시간 예측 및 비선형 열화 예측이 가능하다는 장점이 있습니다.
3. OCV(개방 회로 전압)의 측정과 활용

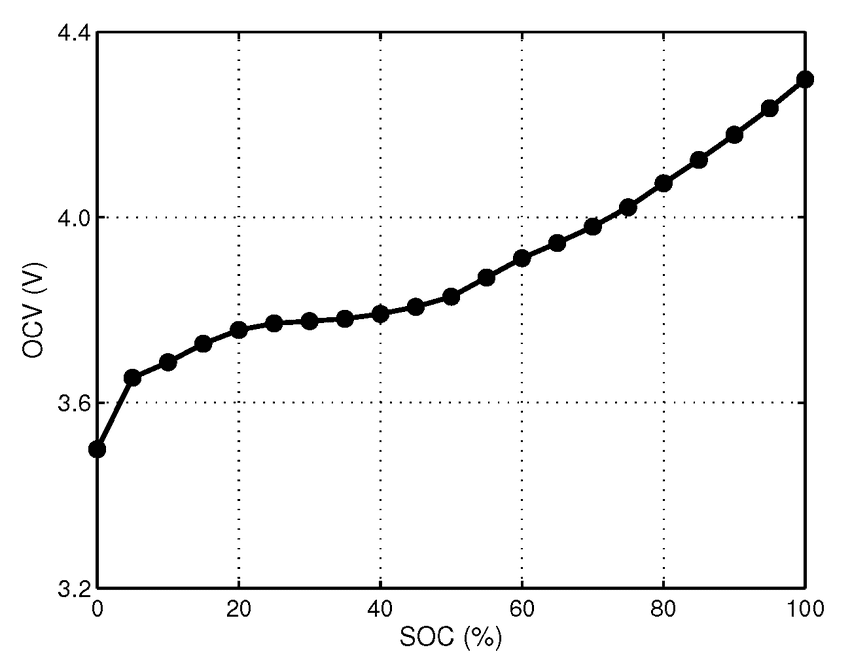

출처: Researchgate
OCV(Open Circuit Voltage)는 배터리에 전류가 흐르지 않는 상태에서 측정한 전압으로, 배터리의 화학적 평형 상태와 SOC 간의 관계를 나타내는 핵심 지표입니다. OCV 뜻은 배터리 내부 반응이 일어나지 않는 정지 상태에서의 전압을 의미하며, OCV 측정 이유는 이러한 평형 상태의 전압을 통해 비침습적이고 신뢰도 높은 SOC 추정을 가능하게 하기 때문입니다.
이 곡선은 배터리의 화학 조성, 온도, 사용 이력, 열화 상태 등에 따라 변화하며, 열화가 진행될수록 곡선이 평탄해지거나 특정 SOC 구간에서 전압 변화가 비정상적으로 나타나는 등 형태 변화가 발생합니다. 이는 배터리 내부 반응성 저하와 용량 감소를 반영하는 중요한 신호입니다.
OCV 뜻을 정확히 이해하는 것은 배터리 열화 분석과 상태 진단에 필수적이며, 곡선의 변화를 해석하는 데 있어 핵심적인 기준이 됩니다. SOC가 증가함에 따라 새 배터리는 OCV가 일정한 패턴으로 상승하지만, 충·방전이 반복되면 활성 물질 소모, 전해질 분해, 내부 저항 증가로 인해 곡선 형태가 변합니다. 특히 OCV 곡선의 평탄화나 왜곡 현상은 배터리 열화를 나타내는 주요 지표로 간주됩니다.

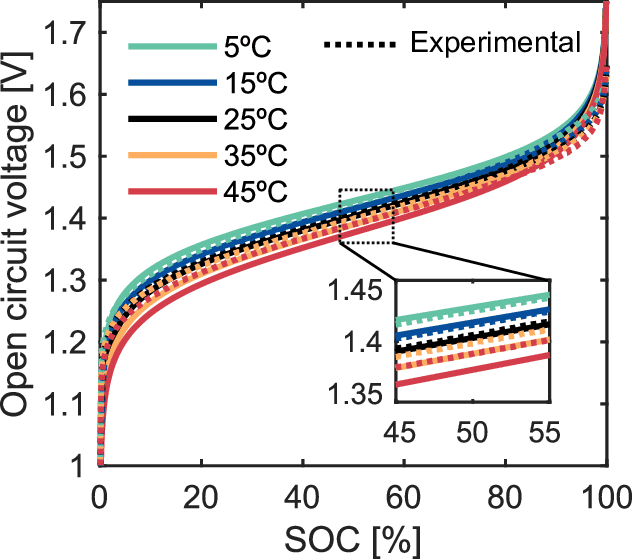

출처: Researchgate
또한, OCV-SOC 곡선은 온도 변화에 매우 민감하게 반응합니다. 저온에서는 전압이 낮아지고 고온에서는 전해질 분해가 가속화되어 곡선 형태에 영향을 미칩니다. 이로 인해 온도 보정 없이 개방 회로 전압만으로 SOC를 추정할 경우 정확도가 떨어질 수 있습니다.
정리하자면, OCV 측정 이유는 배터리 진단, BMS 알고리즘 개발, 열화 분석 등에서 신뢰성 높은 데이터를 확보하기 위함이며, 배터리 상태 평가에 있어 핵심적인 역할을 수행합니다.
❓자주 묻는 질문 (FAQ)
Q1. OCV는 언제 측정해야 가장 정확한가요?
A. 배터리가 완전히 안정된 상태(충·방전 직후가 아닌 수 시간 후)에서 측정해야 정확한 OCV 값을 얻을 수 있습니다. 그렇지 않으면 측정값이 일시적으로 왜곡될 수 있습니다.
Q2. 배터리의 SOC는 충전기 화면에 나오는 %와 같은가요?
A. 유사하지만 완전히 동일하지는 않습니다. 디스플레이되는 SOC는 보통 BMS에서 계산된 값을 기반으로 하며, 정확한 SOC는 전류 적산법과 OCV 추정을 혼합한 정교한 알고리즘이 필요합니다.
Q3. SOH는 일정 시간이 지나면 자동으로 감소하나요?
A. 네. SOH는 시간 경과와 함께 자연스럽게 감소하며, 사용 환경, 충·방전 횟수, 온도 등에 영향을 받습니다. 특히 고온, 과충전·과방전은 배터리 열화를 가속시켜 SOH를 급격히 저하시킬 수 있습니다.
