ESS 화재의 블랙박스: 가스 분석으로 화재 예방과 원인 규명까지

💡CHECK POINT

가스 분석과 FTIR 기반 실시간 모니터링으로 ESS 화재 조기 감지와 원인 규명까지.
엘레멘트코리아 남사 시험소의 대형 BESS 시험 인프라와 설계 최적화 역량을 소개합니다.

최근 에너지 저장장치인 ESS 화재 및 전기차 화재 사고가 국내외에서 잇따르며 배터리 안전성에 대한 사회적 우려가 커지고 있습니다. 시각적인 불꽃이나 열폭주 결과를 보고 대응하면 이미 골든타임을 놓치게 되므로 배터리 화재를 근본적으로 예방하기 위해서는 화재가 본격화되기 전, 셀 내부에서 가장 먼저 보내는 미세한 전조 신호를 포착해야 하는데요. 그 최초의 신호가 바로 가스입니다.

배터리 내부에서 발생하는 가스는 셀 상태 변화를 가장 빠르게 드러내는 지표입니다. 따라서 가스 분석은 단순 안전 시험의 부수 절차가 아니라 ESS 화재 예방을 위한 조기 감지(Early Detection)의 핵심이자 사고 이후 원인을 설명하는 배터리 팩의 블랙박스 역할을 수행합니다. 나아가 정밀한 가스 분석 데이터는 배터리 설계 최적화, 개발 기간 단축, 그리고 과잉 설계 방지를 통한 원가 절감으로 직결되는 실질적인 데이터 자산으로도 활용됩니다.

아래에서는 가스 분석의 진정한 의미부터 조기 감지 로직(Early Detection), 설계 최적화, 열화 및 불량 분석, 사후 포렌식, 그리고 첨단 FTIR 기반의 대형 인프라까지 자세히 살펴보겠습니다.

1. 배터리 가스, 왜 ‘최초의 신호’인가

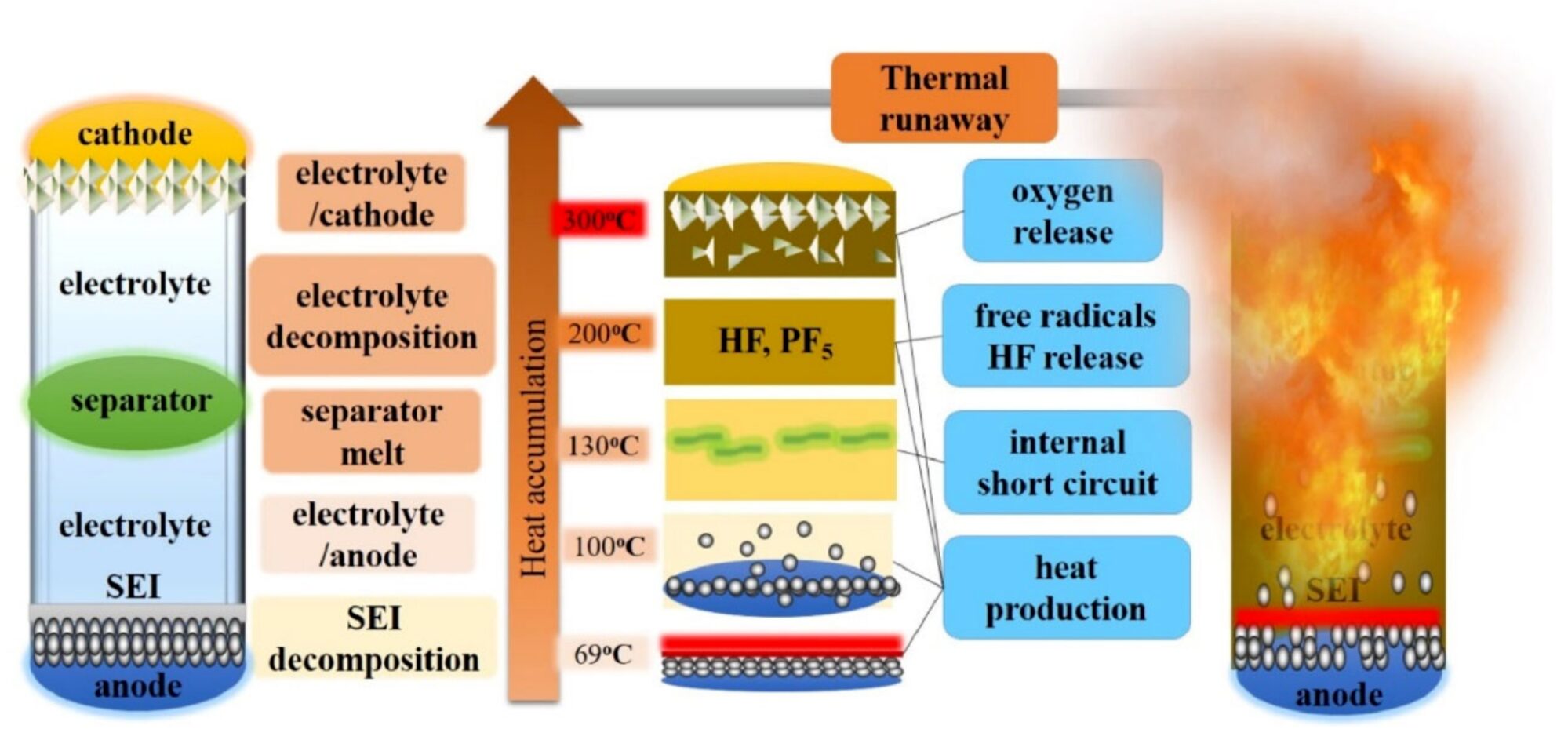

출처 : MDPI

1) 셀이 보내는 가장 빠른 경고: 가스

배터리 내부에서 화학적 이상 반응이나 열화가 시작되면, 전압이 떨어지거나 외형 온도가 급격히 상승하기보다 먼저 내부 소재가 분해되면서 오프가스(Off-gas)가 발생합니다. 즉, 가스는 셀 내부의 열화 상태와 결함을 외부로 드러내는 가장 신호가 빠른 경고 장치인 셈입니다. 외관상 아무런 문제가 없어 보이더라도 이 초기 신호를 빠르게 감지해 낼 수 있다면 사고 확산을 막을 수 있게 됩니다.

2) 가스의 종류별 의미: CO·H₂·VOC·탄화수소

가스 분석 과정을 거치면 발생하는 기체의 성분에 따라 배터리 내부에서 어떤 부위가 파괴되고 있는지 명확하게 파악할 수 있습니다.

• 일산화탄소(CO): 전해질이 열분해될 때 발생하는 초기 이상 반응의 대표적인 지표입니다.
• 수소(H₂): 음극 활물질과 전해질의 격렬한 반응을 나타내는 핵심 지표로, 위험 수위가 높아졌음을 뜻합니다.
• VOC(휘발성 유기화합물) 및 탄화수소: 배터리 셀 내부에 포함된 다양한 첨가제와 유기물들이 분해되는 시점을 정밀하게 추적할 수 있도록 돕습니다.

3) 가스 분석이 ‘배터리 팩의 블랙박스’인 이유

배터리 가스 성분과 분출되는 시점의 데이터는 사고의 시작과 진행, 그리고 최종 결과에 이르는 모든 정보를 담고 있습니다. 단순 화재 시험이나 사후 외관 분석만으로는 파악하기 어려운 내부 소재의 열화 원인과 화재 전이의 인과관계를 가스 분석 데이터를 통해 명확하게 설명해 낼 수 있기 때문에, 이를 배터리 팩의 블랙박스라고 부릅니다.

▶️ 배터리 화재시험을 통한 열폭주 전이 검증

2. 조기 감지(Early Detection): 골든타임을 만드는 가스 분석

출처 :unsplash

1) 가스 검출 시점은 열폭주보다 먼저 온다

배터리 열폭주 현상이 일어나기 전, 일산화탄소나 수소 같은 특정 전조 가스들이 먼저 검출됩니다. 이 사실을 이용하여 가스 분석을 실시한다면 이상 반응을 조기에 감지, 골든타임 확보가 가능하므로 화재 확산을 막거나 피해를 최소화할 수 있습니다. 최근 글로벌 배터리 제조사들이 FTIR 기반 실시간 가스 감시에 주목하는 이유도 여기에 있습니다.

2) 시계열 동특성(Time-resolved Profile):
남사 시험소의 차별 역량

특정 가스가 발생했는지 여부만 확인하는 것으로는 조기 감지 시스템을 고도화하는 데에 한계가 존재합니다. 이에 글로벌 시험인증 기관인 엘레멘트코리아 남사 시험소는 시간에 따라 어떤 성분의 가스가 얼마나 빠른 속도로 분출되는지 그 시계열 동특성(Time-resolved Profile)을 초 단위로 정밀 추적합니다. 열폭주 전 과정에서 실시간 농도 변화를 식별해 내는 가스 동역학(Kinetics) 분석 역량은 엘레멘트코리아만의 독보적인 강점입니다.

3) BMS 알고리즘 고도화의 핵심 입력값

기존의 전통적인 배터리 관리 시스템(BMS)은 전압과 온도 센서에 의존하는 방식으로, 배터리 내부 변형이 일어나 외부로 표출된 이후에야 감지한다는 한계가 명확하지만 가스 분석 연구를 통해 확보한 초 단위 가스 검출 시점 데이터를 차세대 BMS 로직에 반영하면 기존 시스템보다 훨씬 빠르게 이상 징후를 감지할 수 있습니다.

엘레멘트코리아는 이러한 가스 기반의 조기 감지 로직 및 화재 예방 시스템에 대한 특허를 보유하고 있어 고객사의 BMS 알고리즘 고도화를 완벽히 지원합니다.

▶️ 남사시험소 보유 특허 청구항 자세히 보기

3. 설계 최적화의 블랙박스:
고객사 원가 절감의 근거

출처 :unsplash

1) 벤트 경로·방폭 밸브 설계의 정확한 근거

가스 분석 결과로 도출되는 가스 성분, 벤트(Vent) 시점, 화재(Fire) 및 전이(Propagation) 시점, 그리고 가스 배출 속도와 열방출률(HRR), 연기발생률(SRR) 데이터는 정밀한 설계의 나침반이 됩니다. 즉 오프가스 배출 경로(Venting Path)와 방폭 밸브(Safety Vent)의 적정 용량을 정확한 실측 데이터 기반으로 산출할 수 있어 과잉 설계를 방지할 수 있으며 이는 원가 절감으로 이어집니다.

2) CFD 시뮬레이션 정합성 향상으로 개발 기간 단축

배터리 제조사 및 ESS 설계 기업들은 안전성 검증을 위해 CFD(열유동 분석) 시뮬레이션을 수행하게 되는데 이때 가장 중요한 입력값(Source Term)이 바로 실제 가스 데이터입니다. 입력값의 정합성이 향상되면 실제 시제품을 만들어 수행해야 하는 물리적 시험 횟수가 획기적으로 줄어들어, 결과적으로 전체 개발 기간과 시제품 제작 비용을 크게 단축할 수 있습니다.

3) 설계 최적화가 곧 원가 절감

무조건 두껍고 무겁게 만드는 안전 설계는 제품의 무게를 늘리고 제조 원가를 상승시키는 원인이 될 텐데요. 배터리 내부 결함과 가스 거동을 정량화한 가스 분석 데이터가 있다면 ‘필요한 만큼’ 안전하면서도 가벼운 설계 최적화가 가능해집니다. 이는 단순한 ESS 안전 검증을 넘어 글로벌 배터리 시장에서 가격 경쟁력을 확보할 수 있는 강력한 데이터 자산이 됩니다.

4. 사후 포렌식: 화재 전이의 원인을 설명하는 가스 분석

출처 :unsplash

1) 특정 가스 농도 변화로 내부 소재 분해 시점 파악

배터리 내부 소재인 전해질과 첨가제는 분해 시 서로 다른 가스를 생성합니다. 따라서 불이 나고 모든 것이 전소된 상황이라 하더라도 화재 진행 과정에서 포집된 특정 가스 농도의 시계열 변화를 분석하면 셀 내부의 전해질이나 첨가제가 어느 시점부터 붕괴되기 시작했는지 추적할 수 있습니다. 배터리가 터졌다, 라는 결과론적인 해석에서 벗어나 어떤 내부 결함으로 인해 어느 시점부터 연쇄 반응이 시작되었는가를 증명해 내는 사후 포렌식의 핵심 단서가 되는 겁니다.

2) 화재 전이(Propagation) 양상의 정량적 설명

가스 데이터를 이용하면 대형 BESS(배터리 에너지 저장시스템) 내부에서 하나의 셀에 발생한 이상 불량이 인접한 셀, 모듈, 그리고 팩 전체로 어떻게 번져나갔는지 그 양상을 시간대별로 재구성할 수 있습니다. 이는 ESS 화재 사고 시나리오를 과학적으로 증명할 수 있는 유일한 방법입니다.

3) 동일 사고 방지를 위한 설계 개선의 출발점

사후 포렌식을 통해 축적된 가스 분석 데이터는 일회성 원인 분석에 그치지 않고, 차세대 제품의 안전 마진을 설정하는 새로운 설계 기준으로도 활용됩니다. 나아가 해당 데이터는 지속적인 품질 개선과 배터리 수명 및 열화 평가 시스템의 신뢰성을 높이는 핵심 기반이 됩니다.

▶️ BESS 안전시험, 화재 리스크를 막는 배터리 시험 서비스

❓자주 묻는 질문 FAQ

Q1. 가스 분석만으로 실제 ESS 화재를 예방할 수 있나요?

가스 분석은 열폭주가 본격적으로 발생하기 전에 나타나는 초기 이상 신호를 조기에 감지하는 데 중요한 역할을 합니다. 특히 CO, H₂, VOC와 같은 가스는 온도 상승이나 전압 이상보다 먼저 검출되는 경우가 많아, ESS 화재 예방을 위한 골든타임 확보에 효과적입니다.

Q2. 가스 분석 데이터는 배터리 양산 품질 관리에도 활용될 수 있나요?

가능합니다. 동일 조건에서 반복 측정된 가스 데이터는 셀 편차나 이상 반응 패턴을 비교하는 기준으로 활용될 수 있습니다. 최근에는 양산 단계에서 잠재적 불량 셀 특성을 조기에 식별하기 위한 데이터 기반 접근에도 관심이 높아지고 있습니다.

Q3. ESS 안전 설계에서 가장 놓치기 쉬운 부분은 무엇인가요?

최근에는 화재 자체보다 가스 배출 이후의 거동이 중요한 변수로 평가되고 있습니다. 특히 밀폐 공간 내 압력 변화나 예상치 못한 가스 체류 구간은 실제 화재 피해를 키울 수 있어, 실환경 기반 검증 중요성이 커지고 있습니다.

가스 분석, 엘레멘트코리아와 함께

출처 :unsplash

1) 실시간 FTIR 모니터링으로 초 단위 가스 거동 추적

엘레멘트코리아는 단순히 사후에 가스를 모아 성분을 확인하는 방식을 넘어, FTIR(푸리에 변환 적외선 분광기, 시료에 적외선을 조사하여 흡수되거나 투과되는 빛을 측정해, 분자의 고유한 구조와 작용기를 파악하고 미지의 물질을 분석하는 화학 분석 장비) 분석 장비를 연동하여 배터리 열폭주 전 과정을 매 초 단위로 모니터링합니다.

특히 초 단위로 변화하는 가스 발생 로직을 정밀하게 포착하기 위해 VOC 및 일산화탄소 발생 시차를 오차 없이 측정할 수 있는 국소 포집 프루브와 FTIR 시스템을 시험 챔버 내에 근접 설계하여 운영하고 있습니다.

2) 대형 ESS 전용 인프라:
Rack 단위 이상 시스템 시험의 강점

엘레멘트코리아 남사시험소는 대형 배터리 및 BESS의 가혹한 화재 시험을 안전하게 소화할 수 있는 압도적인 대형 방폭 인프라를 구축하고 있습니다.

3) 가스 배출 거동 실측과 벤트 설계 유효성 검증

압력, 온도, 가스 농도 변화 등 실제 화재 환경에서 발생하는 물리적 시험 데이터 실측이 가능합니다. 고객사가 설계해 온 가스 배출 경로가 실제 화재 상황에서 의도한 대로 안전하게 작동하는지, 화염의 확산을 유효하게 차단하는지 실제 설치 환경과 동일한 조건에서 명확하게 검증해 드립니다.

4) UL 9540A 공동 수행으로 글로벌 공신력 확보

글로벌 ESS 시장 진출을 위한 필수 관문인 UL 9540A 시험에 대응하기 위해 엘레멘트코리아는 CSA, TÜV R 등 글로벌 유수의 인증기관들과 공동 수행 체계를 구축하였습니다. 또 Cell Level부터 Module, Unit Level에 이르기까지 전 영역을 아우르는 통합 시험 환경을 제공하여 고객사 제품의 글로벌 공신력 제고와 신속한 규제 승인을 지원합니다.

급변하는 BESS 시장에서는 안전성 데이터를 선점하는 기업이 시장을 리드합니다. 초기 연구개발 단계의 불량 분석부터 설계 최적화, 그리고 글로벌 인증 획득까지 ESS 화재 예방과 조기 감지의 핵심 골든타임을 엘레멘트코리아의 첨단 FTIR 가스 분석 솔루션과 함께 확보하시기 바랍니다.
