스마트 횡단보도: 표준지침이 요구하는 성능·EMC·IP·환경 시험
목차
1. 스마트 횡단보도 시설물, 어떤 시험을 요구받나
2. 표준지침이 요구하는 시험 항목
3. 제품별로 무엇을 더 챙겨야 하나
💡세 줄 요약
1. 스마트 횡단보도는 바닥 신호등·스마트 신호등·음향 신호기를 연동한 시스템이라, 개별 성능뿐 아니라 구성요소 간 호환성과 내구성까지 종합 검증해야 합니다.
2. 경찰청 표준지침은 광 성능·호환성 외에 옥외 설치를 고려한 IP(방수·방진)·환경·EMC·전기안전 시험을 요구합니다.
3. 제품별 기능은 달라도 IP·환경·전기안전·EMC는 공통으로 겹치므로, 시험 항목과 순서를 통합 설계하면 일정과 비용을 줄일 수 있습니다.

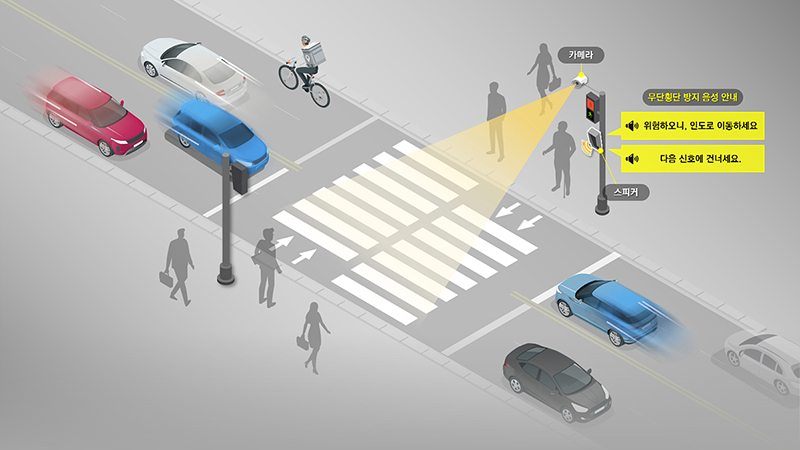

스마트 횡단보도는 보행자의 안전을 높이기 위해 바닥 신호등·스마트 신호등·음향 신호기(음성안내 보조장치) 등 여러 전자 시설물을 연동한 도로 안전 시스템입니다.
최근 여러 지자체가 어린이보호구역을 중심으로 도입하고 있는데요. 경찰청은 표준지침과 조달 스펙 등을 통해 해당 제품이 갖추어야 할 요건을 규정하고 있습니다.
이번 글에서는 스마트 횡단보도 시설물에 필요한 시험 항목을 경찰청 표준지침 기준으로 정리해 보도록 하겠습니다.
1. 스마트 횡단보도 시설물,
어떤 시험을 요구받나
1) 표준지침이 규정하는 핵심 시험
스마트 횡단보도는 하나의 제품이 아니라 여러 전자 시설물이 연결된 시스템입니다.
따라서 바닥 신호등의 광학 성능, 스마트 신호등의 제어 연동, 음향 신호기의 안내 기능을 전부 확인해 보아야 합니다.
경찰청의 바닥형 보행신호등 보조장치 표준규격은 제품이 실제 도로 환경에서 안정적으로 작동할 수 있도록 성능 시험과 전자파 적합성(EMC) 시험, 구성요소 간 호환성 시험을 요구합니다.
여기에 옥외에 설치되는 제품의 특성을 고려해 방수·방진 성능을 확인하는 IP 시험과 고온·저온·습도 등 환경 시험, 절연저항과 내전압 등을 점검하는 전기안전 시험도 함께 검토해야 합니다.
이처럼 스마트 횡단보도 시설물은 다양한 외부 환경과 전기적 간섭 속에서도 성능을 유지하는지를 종합적으로 입증해야 합니다.
시험성적서는 각각의 요구사항 충족 여부를 객관적으로 보여주는 자료로 활용되며, 지자체 납품과 조달 등록을 준비하는 제조사에게는 시장 진입을 위한 필수 관문이 됩니다.
2) 많은 시험을 요구하는 이유
바닥 신호등과 음향 신호기는 도로에 매설되거나 외부에 노출된 상태로 24시간 운영됩니다.
이 과정에서 비와 먼지, 차량 통행으로 인한 진동, 계절에 따른 급격한 온도 변화 등 다양한 환경적 영향을 지속적으로 받게 됩니다.
특히 이러한 시설물의 고장은 보행신호 전달 오류와 안내 기능 상실로 이어져 보행자 안전을 위협할 수 있는데요.
실제 현장에서는 구성요소 간 호환성 부족과 반복적인 고장이 유지관리의 주요 어려움으로 지적돼 왔습니다.
이에 따라 표준지침에서는 각 장치의 개별 성능뿐 아니라 제어부와 표출부의 연동 상태, 장시간 사용 시의 내구성과 호환성, 신뢰성까지 종합적으로 검증이 이루어져야 함을 강조하고 있습니다.
2. 표준지침이 요구하는 시험 항목
출처 :unsplash
1) 성능·호환성 시험: 표준지침의 핵심
바닥 신호등은 표준지침에서 정한 휘도와 광도 등 광 성능 기준을 충족하는지 확인해야 합니다.
지정된 조건에서 광도를 측정해 발광 면적으로 나누어 휘도를 산출하며, 보행신호와 같은 색상과 점등 상태가 유지되는지를 점검하는 과정입니다.
또한 제어부와 표출부를 비롯한 각 구성요소가 규정된 통신 방식으로 정상 연동되는 호환성 시험도 통과해야 하며 특히 RS-485와 같은 통신 방식이 정상적으로 작동하는지를 확인하게 됩니다.
2) 방수·방진(IP)과 환경 시험
IP 등급(Ingress Protection Degree)은 외함이 먼지와 물의 침투를 얼마나 차단하는지 나타내는 지표인데요.
옥외에 매설되거나 외부에 노출되는 제품은 비와 먼지, 급격한 온도 변화와 높은 습도 속에서도 정상적으로 작동한다는 점(환경 내구성)을 입증해야 합니다.
특히 노면에 매설되는 바닥 신호등은 빗물 고임과 침수, 흙이나 모래 같은 이물질의 유입에 지속적으로 노출될 수밖에 없으므로 높은 수준의 IP 등급을 충족해야 합니다.
3) 전자파(EMC)와 전기안전 시험
전자파 적합성(EMC, Electromagnetic Compatibility)은 제품이 과도한 전자파를 방출하지 않고 외부 전자파 환경에서도 정상 작동하는 능력을 뜻합니다.
스마트 횡단보도에는 전원선과 통신선이 근접하게 배치되므로 전자파 간섭을 고려해야 하는데요.
옥외 전원을 사용하는 스마트 횡단보도 시설물은 누전이나 절연 파괴 없이 안전하게 작동되어야 하기 때문에 절연저항·내전압 등 전기안전 시험과 전자파 적합성(EMC) 시험을 통과해야 합니다.
이 과정에서 신호 제어 장치가 주변 통신 장비나 전자기기의 전자파 영향을 받아 오작동하지 않는지, 제품 자체가 과도한 전자파를 방출해 주변 기기에 간섭을 일으키지는 않는지도 함께 평가받게 됩니다.
3. 제품별로 무엇을 더 챙겨야 하나

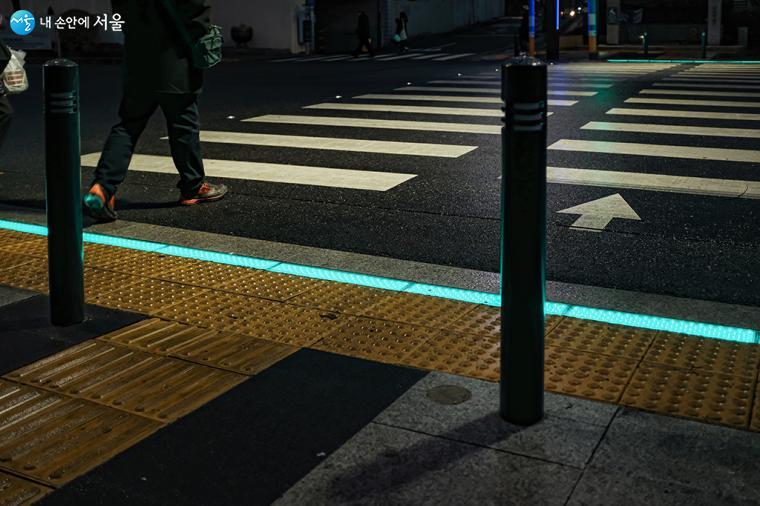

출처 :내 손안에 서울
1) 바닥 신호등·스마트 신호등: 광 성능과 옥외 내구
바닥 신호등과 스마트 신호등은 노면에 매설되거나 옥외에 설치되기 때문에 광 성능과 내환경 성능을 중점적으로 확인해야 합니다.
주간과 야간 모두 보행자가 신호를 명확하게 식별할 수 있도록 충분한 휘도를 확보해야 하며 IP, 환경, 전기안전 시험의 비중이 큰 편입니다.
또한 차량 하중을 직접 받는 매설형 바닥 신호등은 반복적인 압력과 충격에도 외형이 변형되거나 내부 기능이 저하되지 않는지 구조 내구도를 함께 확인해야 합니다.
표준지침에서 정한 성능 등급과 시험 조건을 설계 단계부터 반영하고 시험 전 사전 점검으로 보완 사항을 미리 확인한다면, 재시험 가능성을 낮추고 시험 일정과 제품 개발 비용을 더욱 효율적으로 관리할 수 있습니다.
2) 음향 신호기: 조달 스펙과 음향 요건
시각장애인용 음향 신호기와 음성안내 보조장치는 옥외에 설치되는 만큼 방수·방진과 온도 변화 등 내구 시험을 통과해야 하며, 여기에 표준지침과 조달 스펙이 정한 음량·안내 음성·작동 시점과 반복 방식 등 음향 성능과 동작 요건도 충족해야 합니다.
이 중 음향 성능은 다른 환경·전기 시험과 구분되는 별도 평가 항목이므로 제품이 적용받는 표준지침과 조달 스펙을 사전에 확인하는 것이 중요합니다.
3) 공통: 시험 항목을 한 번에 설계하기
스마트 횡단보도 제품은 제품별 기능은 다르지만 IP·환경·전기안전·EMC 등 공통으로 요구되는 시험 항목이 많습니다.
따라서 제품 구조와 적용 조건을 기준으로 시험 항목과 순서를 통합해 설계하는 것이 일정과 비용을 줄일 수 있는 방법입니다.
이를 위해서는 자사 제품이 어떤 표준지침과 조달 스펙의 적용 대상인지 정확히 확인해야 하며, 이후 각 시험에서 요구하는 시험 항목과 조건을 비교해 공통 항목과 별도 항목을 구분해 두는 것이 좋습니다.
❓자주 묻는 질문 FAQ
Q1. 바닥 신호등, 스마트 신호등, 음향 신호기의 환경 시험을 동일한 조건과 시료로 한 번에 진행할 수 있나요?
고온·저온·습도처럼 공통으로 요구되는 환경 조건은 연계해 검토할 수 있지만, 모든 제품에 동일한 시험 조건과 시료 수량을 적용할 수 있는 것은 아닙니다.
바닥 신호등은 노면 매설과 침수를 고려해야 하고 스마트 신호등은 제어·통신 기능을, 음향 신호기는 안내 음량과 작동 시점을 추가로 확인해야 하기 때문입니다.
Q2. 시험성적서를 발급받은 뒤 제어부나 통신 모듈을 변경해도 기존 성적서를 그대로 사용할 수 있나요?
변경한 부품이 제품의 성능과 통신, 전기안전 또는 전자파 특성에 영향을 준다면 기존 시험성적서를 그대로 적용하기 어려울 수 있습니다.
특히 제어부, 전원부, 통신 모듈, 케이블과 커넥터를 변경하면 제어 명령의 전달 방식이나 RS-485 통신 안정성, 전자파 방출과 내성 결과가 달라질 가능성이 있습니다.
Q3. 스마트 횡단보도 시설물의 공식 시험을 시작하기 전에 어떤 사전 준비가 필요한가요?
공식 시험은 회로와 외형 설계를 모두 확정한 뒤에 검토하는 것보다 제품 설계 단계부터 준비하는 편이 효과적입니다.
또한 양산 사양이 확정되기 전에는 광 성능과 통신 연동, 절연 상태, 누수 가능성 등을 사전 점검하는 것이 좋습니다.
스마트 횡단보도 시설물 시험, 엘레멘트코리아와 함께
출처 :unsplash
1) IP·EMC·환경·전기안전 원스톱 시험
엘레멘트코리아는 방수·방진 성능을 확인하는 IP 등급 시험을 비롯해 전자파 적합성(EMC), 환경·신뢰성, 전기안전 시험을 수행합니다.
스마트 횡단보도와 같은 교통 신호 시설물은 여러 시험 항목을 함께 준비해야 하는 만큼 제품의 구조와 설치 환경에 맞춰 필요한 시험 범위를 폭넓게 검토할 수 있습니다.
또한 대형 IP 챔버를 포함한 시험 설비를 기반으로 바닥 신호등과 신호 제어 장치 등 다양한 크기와 형태의 제품 시험이 가능합니다.
2) 여러 시험을 한 곳에서
IP, 환경, 전기안전, EMC 시험을 한 기관에서 연계해 진행하면 시험소를 각각 방문해야 하는 부담을 줄이고 시료 이동과 일정 조율에 드는 시간도 절약할 수 있습니다.
무엇보다 시험 간 순서를 체계적으로 조정할 수 있어 전체 진행 일정을 보다 효율적으로 관리할 수 있는데요. 엘레멘트코리아는 적용되는 표준지침과 조달 스펙을 바탕으로 제품에 필요한 시험 항목을 검토하고 제출 목적에 맞는 시험성적서 준비 방향도 함께 검토해 드립니다.
3) 교통 시설물 시험 상담 신청
교통 시설물은 제품의 구성과 설치 환경, 적용되는 표준지침과 조달 스펙에 따라 필요한 시험 항목이 달라질 수 있습니다.
따라서 시험을 준비하기 전 대상 규격과 제품 사양을 정확히 확인하고 필요한 시험 범위와 시료 수량, 일정을 함께 검토하는 것이 중요합니다.
